YTC2303絕緣電阻測試儀-技術規范書

返回打印來源：儀天成電力時間：2017/12/08 閱讀：次

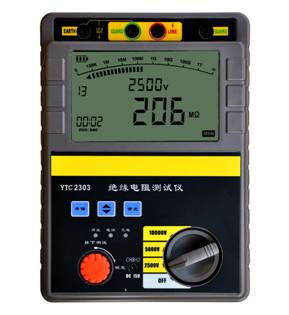

YTC2303絕緣電阻測試儀
技術規范書

1 供貨范圍
YTC2303絕緣電阻測試儀 1臺
2 遵循的技術標準
符合《電力設備交接和預防性試驗規程》
3 產品的基本性能參數
3.1儀器特點
1、有多種電壓輸出選擇(2500V/5000V/10000V)，測量電阻量程范圍可達0～400GΩ。
2、兩種方式同步顯示絕緣阻值。模擬指針的采用可容易觀察絕緣電阻的變化范圍，數字顯示的采用可精確得出測量結果。
3、采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動保存測試結果，無須人工干預。
4、操作界面友好，各種測量結果具有防掉電功能，可連續存儲19次的測量結果。
5、儀表產生高壓時，有提示音輸出并有相應顯示。
6、交直流兩用，配置可充電池和交流適配器。
7、儀表采用便攜式設計，便于野外操作。
8、高壓短路電流≥1mA，是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
3.2 技術參數

輸出電壓		2500V DC	5000V DC	10000V DC
精度	溫度	23℃±5℃
	絕緣電阻	5M～100G ±5％	10M～200G ±5％	20M～400G ±5％
		其它范圍：±10％
	輸出電壓	2.5M～100G 0～+10％	5M～200G 0～+10％	10M～400G 0～+10％
高壓短路電流		≥1mA
工作電源		8節AA型高容量充電電池，外置充電適配器(或8節AA型堿性電池)
工作溫度及濕度		-10℃～40℃，相對濕度85％
保存溫度及濕度		-20℃～60℃，相對濕度90％
絕緣性能		電路與外殼間電壓為1000V DC時，2000MΩ
耐壓性能		電路與外殼間施加3KV/50Hz正弦波交流電壓，承受1分鐘
尺寸		230mm×190mm×90mm (L×W×H)
重量		2.5kg
附件		測試線一套，說明書，合格證，充電適配器,電源線，8節AA型充電電池

4 基本配置
1、主機                    1臺
2、附件箱                 1套
3、說明書                 1份
4、合格證                 1張

5 驗收
1）儀器必須經過開箱驗收和現場使用驗收
2）開箱驗收項目如下：
       a.儀器配置符合技術合同要求，不缺少配件，使用說明書、出廠檢驗報告齊全。
       b.儀器無損款、無制造缺陷、受潮現象。
       c.儀器通電開機正常，工作正常。
3）現場驗收按照以下要求進行：
儀器按照招標書規定的現場實際測量要求，在對試品進行實際測量，符合要求，試驗報告的制做符合技術協議要求。
6 質量保證
除現場使用人為造成的儀器及其配件損壞外，儀器質量保證期為3年，在此期間，因制造原因造成的缺陷由廠家負責免費消除。質量保證期過后，如儀器出現缺陷，廠家應及時配合用戶消除缺陷。
