如何使用互感器測試儀進行CT測試呢？互感器測試儀主要用來進行CT、PT、伏安特性等試驗，具有測試速度快、精度高、使用方便靈活等很多特點，一直深受廣大電力工程人員的歡迎，尤其是CT測試是互感器測試儀經常需要進行的試驗，本文就以YTC8750E變頻式互感器測試儀為例，來給大家簡單講解如何使用互感器測試儀進行CT測試。
進入主界面后選擇 CT測試 選項后，出現子菜單選項： 參數設置 、 二次直阻 、CT 伏安 、 CT 變比 、 二次負載 、五個功能菜單。
參數設置

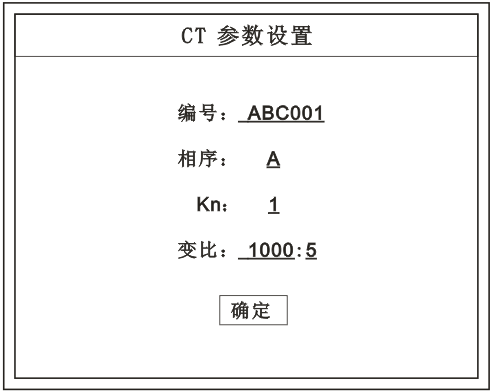

參數設置界面（如下圖）。說明：
存儲時，參數設置的內容將作為存儲表頭。
打印時，參數設置的內容將作為打印表頭。
注:
試驗前請先設置CT基本參數。
額定變比二次設置不對時，比值將產生錯誤。

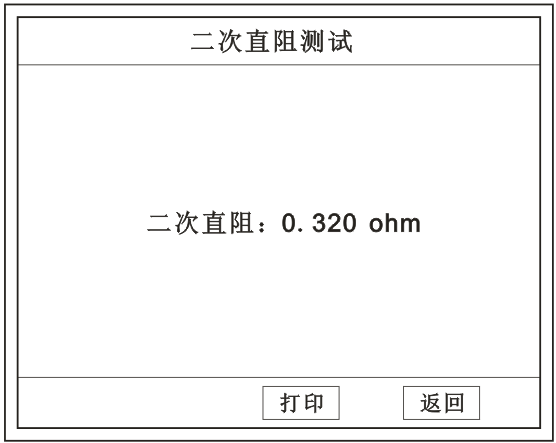

測試線接好后選擇主菜單界面的 CT測試 選項，
按下旋轉鼠標選擇 二次直阻 即可進入二次直阻試驗界面。
注：
測試過程中將會顯示：“測試中，請等待…”
CT 伏安試驗

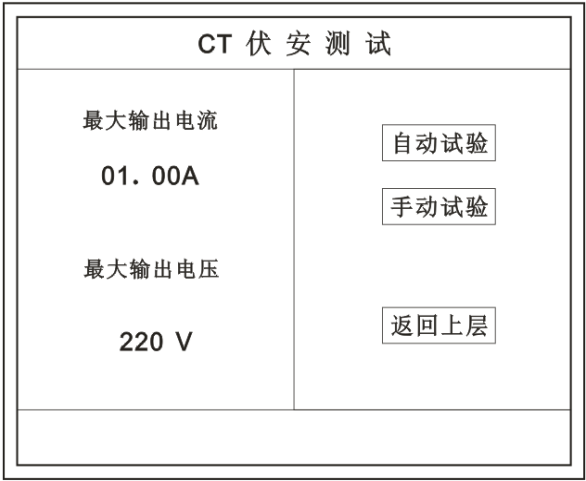

在主菜單界面，旋轉鼠標將光標移動到 CT測試 選項上，按下旋轉鼠標選擇 CT伏安 即可進入伏安特性試驗設置界面（如右圖）。光標移動至 返回上層 ，按下鼠標即可返回主菜單。
界面說明
最大輸出電流：將要輸出的最大電流，范圍（0 - 20）A。
最大輸出電壓：將要輸出的最大電壓，范圍30V、110V、220V、600V、1000V；單擊選擇。
自動試驗：自動取點繪制曲線圖，按此鍵選擇確定開始試驗。
手動試驗：手動取點繪制曲線圖，按此鍵選擇確定開始試驗。
試驗方法
取出導線包中的（紅、黑）二次線，一頭插在CT的二次側，另一頭插在儀器的伏安特性輸出口上便可。
不同的廠家生產的互感器測試儀試驗的方法都會稍微有所不同，但是只要電力工作者在使用之前熟讀產品使用說明書，嚴格按照說明書來進行試驗，一般是很很容達到測試精度的，同時互感器測試儀在使用的過程中，需要嚴格接地，保障人員和設備安全。
